PXle SMU

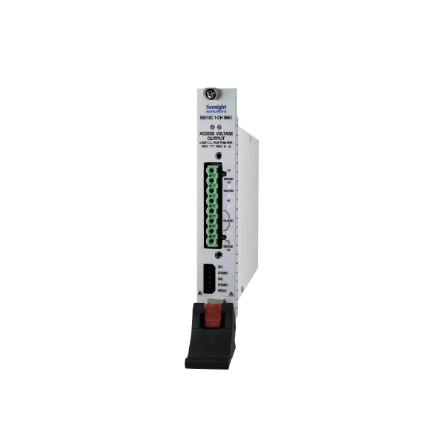

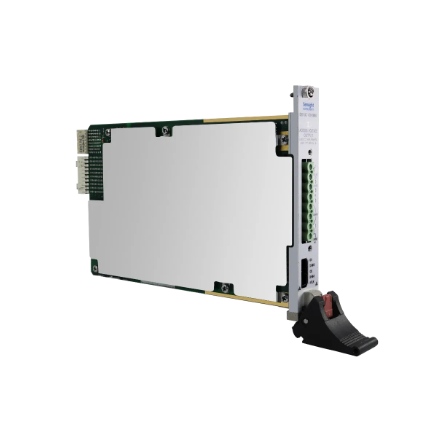

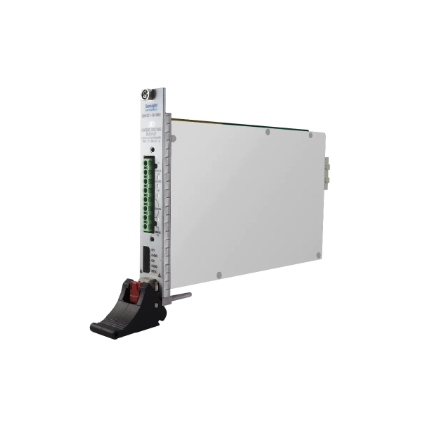

Semight S2013C Single-channel PXIe SMU
- 통합 4사분면 작동: S2013C는 전원 소싱 및 측정 기능이 통합되어 있어 전류와 전압을 쉽고 정확하게 측정할 수 있습니다. 4사분면 기능으로 양극 및 음극 전압과 전류를 모두 소싱하고 싱크할 수 있습니다.
- 정밀-고속 제어: 적응형 PFC(정밀-고속 제어) 시스템을 통해 사용자는 부하 특성에 따라 매개변수를 조정하여 정밀도와 속도 측면에서 최적의 출력 특성을 얻을 수 있습니다.
- 넓은 측정 범위: DC 전압 범위 ±200V와 DC 전류 범위 ±1A를 제공합니다. 펄스 애플리케이션의 경우 전류 범위는 최대 ±3A까지 확장됩니다.
- 고해상도: 전류는 최대 100fA, 전압은 100nV까지의 높은 해상도로 소싱 및 측정이 가능합니다. 이를 통해 이전에는 더 고가의 반도체 분석기에서만 가능했던 저수준 측정을 수행할 수 있습니다.
- 고속 측정: 최대 1M 샘플/초의 ADC 샘플링 속도를 지원하여 고속 측정이 가능합니다. 사용자는 NPLC(전원 주기 수) 및 샘플링 속도 설정을 조정할 수도 있습니다.
- 소프트웨어: 무료로 제공되는 V/I 제어 소프트웨어를 사용하여 프로그래밍 없이 PC에서 원격으로 측정하고 제어할 수 있습니다. 이를 통해 LIV 스윕과 같은 일반적인 테스트 설정을 빠르고 쉽게 할 수 있습니다.
- 내장형 동기화: 내장형 DIO(디지털 입출력) 기능이 포함되어 있어 별도의 동기화 제어 카드 없이도 외부 장비와 직접적인 동기화가 용이합니다.
- PXIe 표준: S2013C는 표준 PXIe 모듈이므로 모든 PXIe 섀시와 호환되어 다채널 시스템으로 쉽게 확장하고 랙 시스템에 통합할 수 있습니다.
₩12,023,000
메뉴얼 & 데이터시트
(, 0KB)
주요특징
기능 및 장점
하나의 장비에 5가지 기능 통합
-
전압원 전류원
-
전류계
-
전류계 (Ammeter)
-
전자
-
부하
- 1사분면과 3사분면은 소스(Source) 동작 영역: 출력 전압/전류의 실제 극성은 소스에서 설정한 값과 동일하게 동작합니다.
- 2사분면과 4사분면은 부하(Load) 동작 영역: CC(Constant Current)와 CV(Constant Voltage)가 협력하여 동작하며, 부하 모드 사용 시 부하 설정의 극성은 소스의 극성과 반대가 됩니다.
다양한 장치를 테스트할 수 있습니다.
더 많은 측정 데이터 캡처
- 6½자리 디지털 분해능: 정확도는 6½자리 디지털 멀티미터와 동일합니다.
- 100 fA / 100 nV 분해능: 설정 및 측정 감도가 뛰어납니다.
- 1M 포인트/초: 고속 측정을 제공하며 임의 파형 생성기/리스트 스윕 속도를 빠르게 설정/디지털화할 수 있습니다.
풍부한 스캐닝 기능

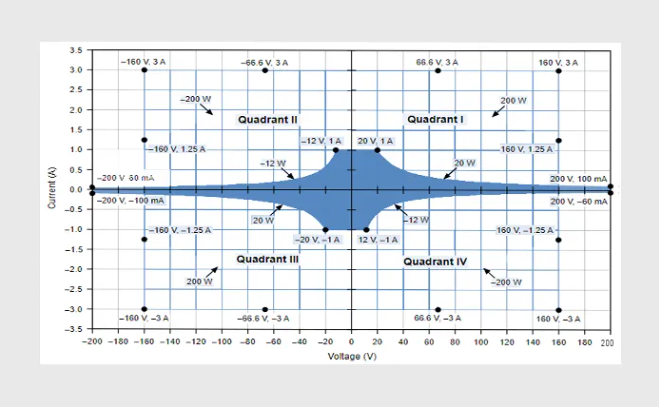

DC IV 출력 용량

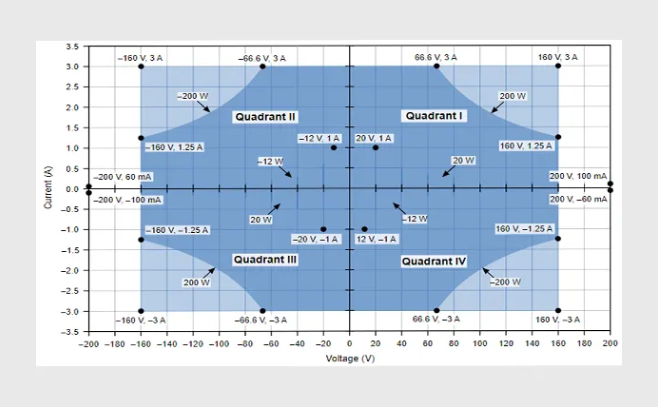

펄스 IV 출력 용량
 Semight S0342C 4-channel PXIe SMU |
Semight S2011C Single-channel PXIe SMU |
 Semight S2012C Single-channel PXIe SMU |
Semight S2013C Single-channel PXIe SMU |
 Semight S2014C 12-channel PXIe SMU |
 Semight S2016C Single-channel PXIe SMU |
 Semight S2019C 4-channel PXIe SMU |
||
| 가격 | ₩17,261,000 | ₩12,023,000 | ₩13,519,000 | ₩12,023,000 | ₩31,728,000 | ₩14,462,000 | ₩19,478,000 | |
| 채널수 | 4 | 1 | 1 | 12 | 12 | 1 | 4 | |
| 전압 | ±30 V | ±60 V | ±200 V | ±10 V | ±10 V | ±200 V | ±40 V | |
| 전류 | ±500mA | ±3A | ±1A | ±50mA | ±50mA | ±1A | ±500mA | |
| 단일채널 최대전력 | 3W | 20W | 20W | / | / | 20W | 4W | |
| 최소 분해능 | 100 pA/60 μV | 100 fA / 100 nV | 10 fA/100 nV | 1 pA/1 μV | 1 pA/1 μV | 1 fA/100 nV | 1 pA/1 μV | |
| 최대 샘플 속도 | 500k | 1M | 1M | 1M | 1M | 1M | 1M | |
| 펄스 | ±500mA | ±10A | ±3A | ±50mA | ±50mA | ±3A | ±1A |
| 채널수 | 12 |
|---|---|
| 전압 | ±10 V |
| 전류 | ±50mA |
| 펄스 | ±50mA |
| 단일채널 최대전력 | / |
| 최소 분해능 | 1 pA/1 μV |
| 최대 샘플 속도 | 1M |
