PXle SMU

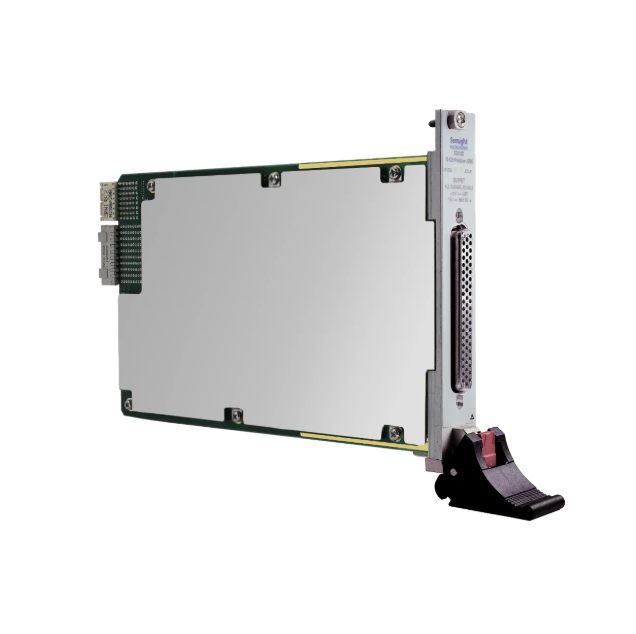

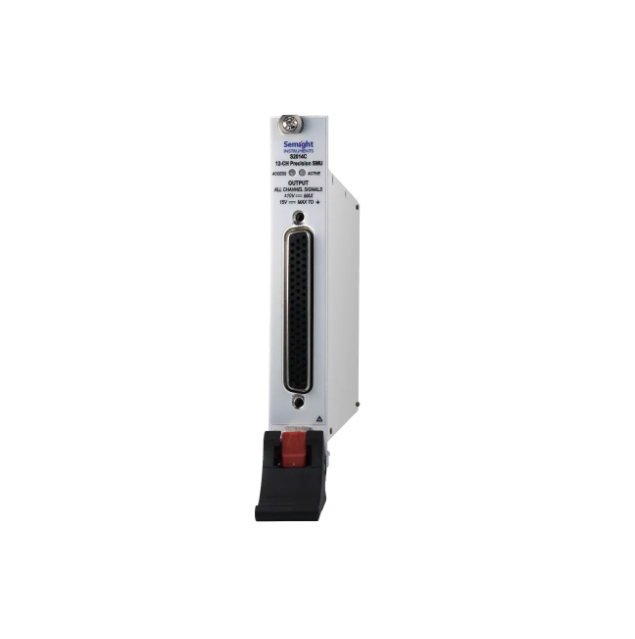

Semight S2014C 12-channel PXIe SMU
- 통합 다채널 기능: 이 시스템은 4사분면 전원 공급 및 측정 기능이 통합된 12개의 채널을 제공하여, 하나의 장치에서 전압과 전류를 모두 정밀하게 소싱하고 측정할 수 있습니다.
- 정밀-고속 제어: 적응형 PFC(정밀-고속 제어) 시스템은 사용자가 특정 부하 특성에 맞게 매개변수를 조정하여 빠르고 정확한 출력 성능을 얻도록 돕습니다.
- 측정 범위: 각 채널은 ±4.5V 및 ±10mA(DC/펄스) 범위 내에서 소싱 및 측정이 가능하여 LIV(광-전류-전압) 스캐닝과 같은 애플리케이션에 적합합니다.
- 고속 측정: 최대 1M 샘플/초의 ADC 샘플링 속도를 지원하며, 유연한 고속 데이터 수집을 위해 NPLC(전원 주기 수) 및 샘플링 속도 설정을 조정할 수 있습니다.
- PXIe 표준: PXIe 모듈이므로 PXIe 섀시에 쉽게 통합할 수 있으며, 이를 통해 손쉽게 다채널로 확장하고 랙 시스템에 원활하게 통합할 수 있습니다.
- 소프트웨어 제어: 무료 PC용 GUI(그래픽 사용자 인터페이스) 제어 소프트웨어를 제공하여 별도의 프로그래밍 없이 원격으로 측정하고 제어할 수 있습니다.
₩31,728,000
메뉴얼 & 데이터시트
(, 0KB)
주요특징
기능 및 장점
하나의 장비에 5가지 기능 통합
-
전압원 전류원
-
전류계
-
전류계 (Ammeter)
-
전자
-
부하
- 1사분면과 3사분면은 소스(Source) 동작 영역: 출력 전압/전류의 실제 극성은 소스에서 설정한 값과 동일하게 동작합니다.
- 2사분면과 4사분면은 부하(Load) 동작 영역: CC(Constant Current)와 CV(Constant Voltage)가 협력하여 동작하며, 부하 모드 사용 시 부하 설정의 극성은 소스의 극성과 반대가 됩니다.
다양한 장치를 테스트할 수 있습니다.
더 많은 측정 데이터 캡처
- 6½자리 디지털 분해능: 정확도는 6½자리 디지털 멀티미터와 동일합니다.
- 100 fA / 100 nV 분해능: 설정 및 측정 감도가 뛰어납니다.
- 1M 포인트/초: 고속 측정을 제공하며 임의 파형 생성기/리스트 스윕 속도를 빠르게 설정/디지털화할 수 있습니다.
풍부한 스캐닝 기능
 Semight S0342C 4-channel PXIe SMU |
 Semight S2011C Single-channel PXIe SMU |
 Semight S2012C Single-channel PXIe SMU |
Semight S2013C Single-channel PXIe SMU |
 Semight S2014C 12-channel PXIe SMU |
 Semight S2016C Single-channel PXIe SMU |
 Semight S2019C 4-channel PXIe SMU |
||
| 가격 | ₩17,261,000 | ₩12,023,000 | ₩13,519,000 | ₩12,023,000 | ₩31,728,000 | ₩14,462,000 | ₩19,478,000 | |
| 채널수 | 4 | 1 | 1 | 12 | 12 | 1 | 4 | |
| 전압 | ±30 V | ±60 V | ±200 V | ±10 V | ±10 V | ±200 V | ±40 V | |
| 전류 | ±500mA | ±3A | ±1A | ±50mA | ±50mA | ±1A | ±500mA | |
| 단일채널 최대전력 | 3W | 20W | 20W | / | / | 20W | 4W | |
| 최소 분해능 | 100 pA/60 μV | 100 fA / 100 nV | 10 fA/100 nV | 1 pA/1 μV | 1 pA/1 μV | 1 fA/100 nV | 1 pA/1 μV | |
| 최대 샘플 속도 | 500k | 1M | 1M | 1M | 1M | 1M | 1M | |
| 펄스 | ±500mA | ±10A | ±3A | ±50mA | ±50mA | ±3A | ±1A |
| 채널수 | 12 |
|---|---|
| 전압 | ±10 V |
| 전류 | ±50mA |
| 펄스 | ±50mA |
| 단일채널 최대전력 | / |
| 최소 분해능 | 1 pA/1 μV |
| 최대 샘플 속도 | 1M |
