PXle SMU

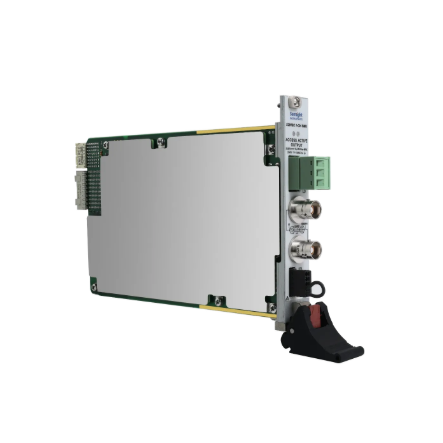

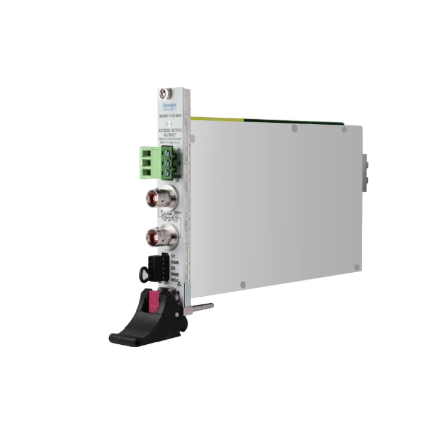

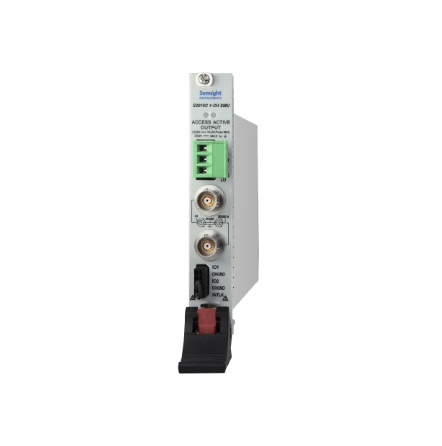

Semight S2016C Single-channel PXIe SMU
- 정밀 제어: 적응형 PFC(정밀-고속 제어) 시스템을 통해 사용자는 특정 부하 특성에 맞게 매개변수를 조정하여 최적의 출력 정밀도와 속도를 얻을 수 있습니다.
- 고해상도: 전류는 1 fA(펨토암페어), 전압은 **1 μV(마이크로볼트)**까지 매우 미세한 해상도로 측정이 가능합니다. 이러한 수준의 정밀도는 이전에는 더 고가의 반도체 분석기에서만 가능했습니다.
- 측정 범위: DC 전압 ±200V, DC 전류 ±1A의 범위를 지원하며, 펄스 애플리케이션의 경우 최대 3A까지 소싱할 수 있습니다.
- 고속 측정: 최대 1M 샘플/초의 샘플링 속도를 가진 고속 ADC(아날로그-디지털 변환기)를 탑재하고 있으며, 사용자는 NPLC(전원 주기 수) 및 샘플링 속도를 설정할 수 있습니다.
- PXIe 표준 모듈: S2016C는 표준 PXIe 모듈이므로 어떤 PXIe 섀시에도 장착할 수 있으며, 다채널 시스템으로 쉽게 확장하거나 랙에 통합하여 사용할 수 있습니다.
- 소프트웨어: 별도의 프로그래밍 없이 PC에서 원격으로 측정을 수행할 수 있는 무료 V/I 제어 소프트웨어를 제공합니다.
- 동기화: 외부 장비와 직접적인 동기화를 위한 내장형 DIO(디지털 입출력) 기능이 포함되어 있어 별도의 동기화 제어 카드가 필요 없습니다.
₩14,462,000
메뉴얼 & 데이터시트
(, 0KB)
주요특징
기능 및 장점
하나의 장비에 5가지 기능 통합
-
전압원 전류원
-
전류계
-
전류계 (Ammeter)
-
전자
-
부하
- 1사분면과 3사분면은 소스(Source) 동작 영역: 출력 전압/전류의 실제 극성은 소스에서 설정한 값과 동일하게 동작합니다.
- 2사분면과 4사분면은 부하(Load) 동작 영역: CC(Constant Current)와 CV(Constant Voltage)가 협력하여 동작하며, 부하 모드 사용 시 부하 설정의 극성은 소스의 극성과 반대가 됩니다.
다양한 장치를 테스트할 수 있습니다.
더 많은 측정 데이터 캡처
- 6½자리 디지털 분해능: 정확도는 6½자리 디지털 멀티미터와 동일합니다.
- 100 fA / 100 nV 분해능: 설정 및 측정 감도가 뛰어납니다.
- 1M 포인트/초: 고속 측정을 제공하며 임의 파형 생성기/리스트 스윕 속도를 빠르게 설정/디지털화할 수 있습니다.
풍부한 스캐닝 기능

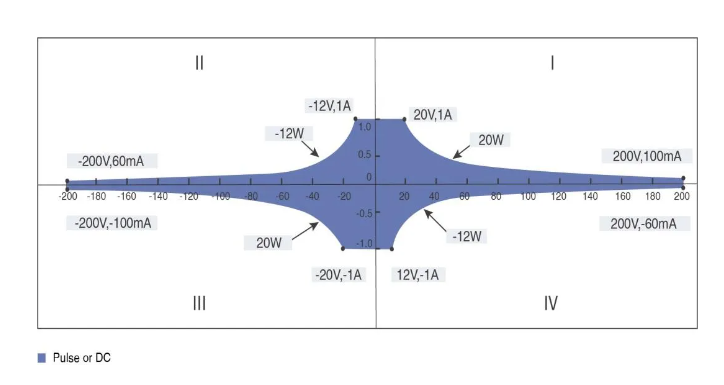

DC IV 출력 용량

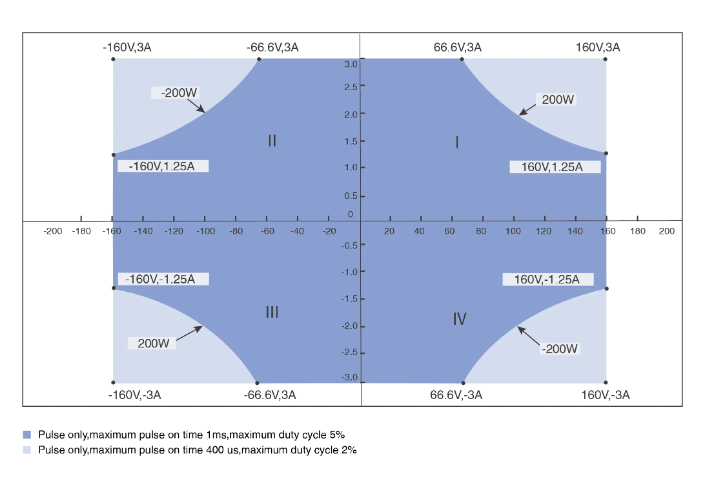

펄스 IV 출력 용량
 Semight S0342C 4-channel PXIe SMU |
 Semight S2011C Single-channel PXIe SMU |
 Semight S2012C Single-channel PXIe SMU |
Semight S2013C Single-channel PXIe SMU |
 Semight S2014C 12-channel PXIe SMU |
Semight S2016C Single-channel PXIe SMU |
 Semight S2019C 4-channel PXIe SMU |
||
| 가격 | ₩17,261,000 | ₩12,023,000 | ₩13,519,000 | ₩12,023,000 | ₩31,728,000 | ₩14,462,000 | ₩19,478,000 | |
| 채널수 | 4 | 1 | 1 | 12 | 12 | 1 | 4 | |
| 전압 | ±30 V | ±60 V | ±200 V | ±10 V | ±10 V | ±200 V | ±40 V | |
| 전류 | ±500mA | ±3A | ±1A | ±50mA | ±50mA | ±1A | ±500mA | |
| 단일채널 최대전력 | 3W | 20W | 20W | / | / | 20W | 4W | |
| 최소 분해능 | 100 pA/60 μV | 100 fA / 100 nV | 10 fA/100 nV | 1 pA/1 μV | 1 pA/1 μV | 1 fA/100 nV | 1 pA/1 μV | |
| 최대 샘플 속도 | 500k | 1M | 1M | 1M | 1M | 1M | 1M | |
| 펄스 | ±500mA | ±10A | ±3A | ±50mA | ±50mA | ±3A | ±1A |
| 채널수 | 1 |
|---|---|
| 전압 | ±200 V |
| 전류 | ±1A |
| 펄스 | ±3A |
| 단일채널 최대전력 | 20W |
| 최소 분해능 | 1 fA/100 nV |
| 최대 샘플 속도 | 1M |
