PXle SMU

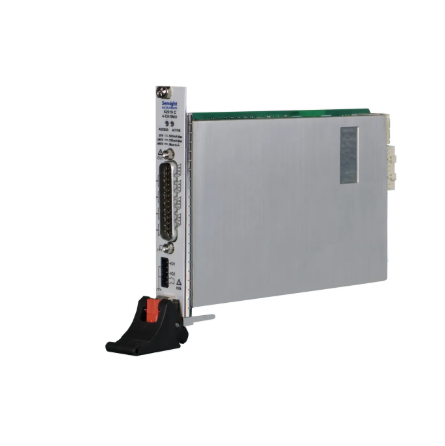

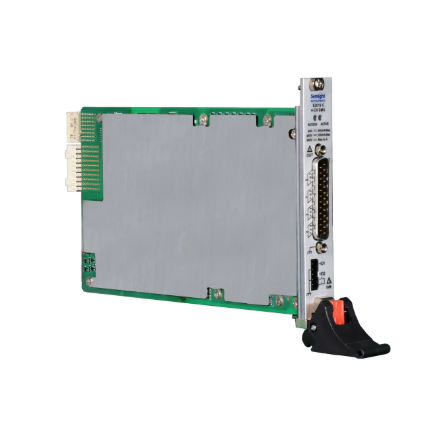

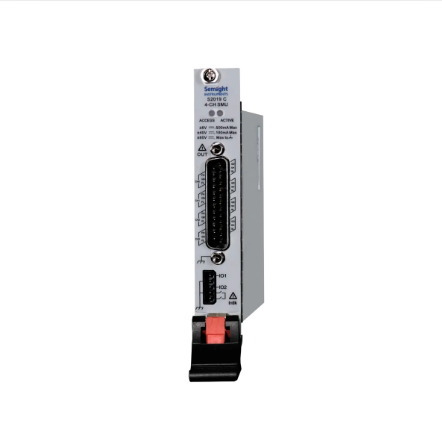

Semight S2019C 4-channel PXIe SMU

S2019C는 고정밀, 소형, 비용 효율적인 4채널 PXIe 소스/측정 유닛(SMU)으로, 전압과 전류를 모두 소싱하고 측정할 수 있습니다. 최대 ±40V, ±500mA(DC), ±1A(펄스) 소싱 기능을 제공하며, 간편한 프로그래밍을 위해 기존 SCPI 명령을 지원합니다. 대부분의 표준 PXIe 섀시 및 다중 카드 동기화를 지원합니다. S2019C는 생산 테스트 환경에 통합되어 테스트 효율성 향상 및 비용 절감을 달성할 수 있습니다.

4 채널 PXle SMU, 확장이 용이
범위: ± 40V, ± 500mA(DC), ±1A(펄스)
최소 측정 분해능은 1 pA/1 μV에 도달할 수 있습니다.
최대 1MS/s ADC 샘플링 속도

₩19,478,000

메뉴얼 & 데이터시트(S2019C)
설명
이시리즈의 아이템
Specification

메뉴얼 & 데이터시트 (, 0KB)

Download

메뉴얼 & 데이터시트(S2019C)
설명
이시리즈의 아이템
Specification

주요특징

기능 및 장점

하나의 장비에 5가지 기능 통합

전압원 전류원
전류계
전류계 (Ammeter)
전자
부하

1사분면과 3사분면은 소스(Source) 동작 영역: 출력 전압/전류의 실제 극성은 소스에서 설정한 값과 동일하게 동작합니다.
2사분면과 4사분면은 부하(Load) 동작 영역: CC(Constant Current)와 CV(Constant Voltage)가 협력하여 동작하며, 부하 모드 사용 시 부하 설정의 극성은 소스의 극성과 반대가 됩니다.

다양한 장치를 테스트할 수 있습니다.

더 많은 측정 데이터 캡처

6½자리 디지털 분해능: 정확도는 6½자리 디지털 멀티미터와 동일합니다.
100 fA / 100 nV 분해능: 설정 및 측정 감도가 뛰어납니다.
1M 포인트/초: 고속 측정을 제공하며 임의 파형 생성기/리스트 스윕 속도를 빠르게 설정/디지털화할 수 있습니다.

풍부한 스캐닝 기능

카테고리: PXle SMU 태그: S2019C

메뉴얼 & 데이터시트(S2019C)
설명
이시리즈의 아이템
Specification



	Semight S0342C 4-channel PXIe SMU	Semight S2011C Single-channel PXIe SMU	Semight S2012C Single-channel PXIe SMU	Semight S2013C Single-channel PXIe SMU	Semight S2014C 12-channel PXIe SMU	Semight S2016C Single-channel PXIe SMU	Semight S2019C 4-channel PXIe SMU
가격	₩17,261,000	₩12,023,000	₩13,519,000	₩12,023,000	₩31,728,000	₩14,462,000	₩19,478,000
채널수	4	1	1	12	12	1	4
전압	±30 V	±60 V	±200 V	±10 V	±10 V	±200 V	±40 V
전류	±500mA	±3A	±1A	±50mA	±50mA	±1A	±500mA
단일채널 최대전력	3W	20W	20W	/	/	20W	4W
최소 분해능	100 pA/60 μV	100 fA / 100 nV	10 fA/100 nV	1 pA/1 μV	1 pA/1 μV	1 fA/100 nV	1 pA/1 μV
최대 샘플 속도	500k	1M	1M	1M	1M	1M	1M
펄스	±500mA	±10A	±3A	±50mA	±50mA	±3A	±1A
